Nadelverschlussdüsen  Kompakte Lösung für anspruchsvolle Anwendungen

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

i-mold GmbH & Co. KG

i-mold komplettiert mit der Nadelverschlussdüse mit integrierter Verschlusstechnik von HMP sein Portfolio für den Werkzeugbau. Diese überzeugt durch kompakte Abmessungen und eignet sich unter anderem für den Automobil- und Prototypenbau.

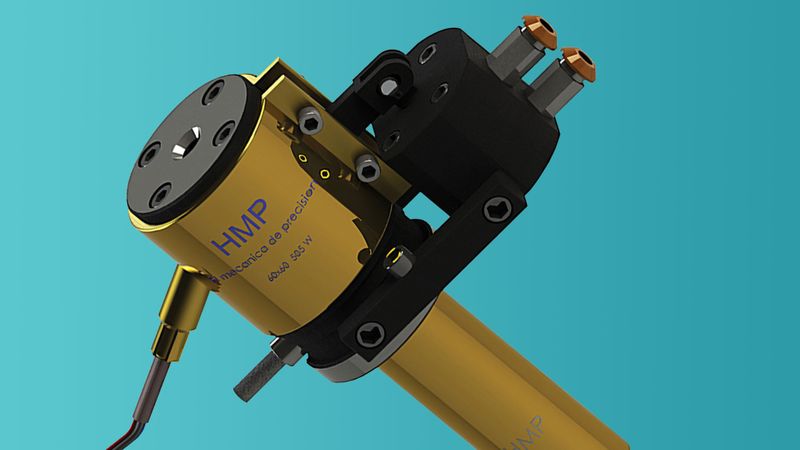

Einschließlich der neu in das Portfolio aufgenommenen Einzeldüse liefert i-mold jetzt das komplette Programm an Düsen für die Heißkanaltechnik.(Bild: i-mold)
Einschließlich der neu in das Portfolio aufgenommenen Einzeldüse liefert i-mold jetzt das komplette Programm an Düsen für die Heißkanaltechnik.
(Bild: i-mold)

Präzision für die Herstellung hochwertiger Teile, kompakte Abmessungen für beengte Platzverhältnisse, einfacher Einbau und wartungsfreundliches Design bei optimierter Wirtschaftlichkeit in der Anwendung – diese Vorteile sprechen für den Einsatz der Nadelverschlussdüse mit integrierter Verschlusstechnik des spanischen Herstellers HMP.

Die kompakte Bauweise der Düse ergibt sich aus der seitlichen Betätigung über einen Hebelmechanismus. Dieser hebt und senkt die Düsennadel mit einer Übersetzung von 2:1. Diese Ausführung hält sowohl die Bauhöhe als auch den erforderlichen Kraftaufwand gering.

Der Antrieb kann wahlweise pneumatisch oder hydraulisch erfolgen. Dank der seitlichen Anordnung erübrigt sich eine separate Zylinderkühlung. Da es sich um eine Einzeldüse handelt, entfällt auch der zusätzliche Aufwand, der mit einem Verteilerkanal verbunden wäre.

Robust, zuverlässig und langlebig

Das Ergebnis sind saubere Anspritzpunkte mit minimaler Markierung auf der Formteiloberfläche, kurze Zykluszeiten durch schnelles, kontrolliertes Öffnen und Schließen sowie ein gleichmäßiges Füllverhalten auch bei komplexen Geometrien.

Die Nadelverschlussdüse ist für eine Vielzahl von Thermoplasten geeignet, lässt sich leicht reinigen und unterstützt damit schnelle Farbwechsel. Dank ihrer robusten Bauweise ist sie zuverlässig und langlebig.

Für anspruchsvolle Spritzgießanwendungen

Die integrierte Einzeldüse ist mit Außendurchmessern von 18 mm (Serie 6) bzw. 22 mm (Serie 10) und Längen von 50 mm bis maximal 250 mm (Serie 10) verfügbar. Die möglichen Durchmesser für den Anschnitt reichen von 0,6 mm bis 6,6 mm für Schussgewichte zwischen 50 g und, je nach Viskosität der Schmelze, rund 850 g.

Beide Serien werden wahlweise mit einer passgenau vorgefertigten Düsenspitze gemäß Kundenvorgabe oder mit einer standardisierten Düsenkappe geliefert. Letztere verringert den Fertigungsaufwand werkzeugseitig und kann im Verschleißfall getauscht werden. Typische Anwendungen sind Einkavitäten-Werkzeuge für Sichtteile, unter anderem im Verpackungs- und Automobilbereich, sowie im Prototypenbau.

i-mold: Heißkanal-Portfolio komplett

Erhältlich ist die Heißkanaldüse beim Distributor für die DACH-Region i-mold, der damit sein Portfolio an Komponenten für den Werkzeugbau vervollständigt. Dieses umfasst auch das komplette Programm der Heißkanaldüsen von Heatlock sowie die selbst entwickelten und produzierten Tunnel-Angusseinsätze.

Dazu Andy Walter, geschäftsführender Gesellschafter von i-mold: „Wir sind stolz darauf, dass uns HMP die Vertriebsrechte für die integrierte Nadelverschlussdüse übertragen hat. Damit und mit der Variantenvielfalt der Heatlock-Produkte decken wir jetzt das gesamte Programm der Heißkanaldüsen ab.“ Zusammen mit den hauseigenen Tunnel-Angusseinsätzen, den Angussweichen sowie dem Kaltkanal-Gatecutter sei man in der Lage, eine Lösung für nahezu jede angusstechnische Aufgabe zu finden.

INFO

Über i-mold

Seit zwanzig Jahren steht i-mold für die kundenorientierte Fokussierung auf hoch verschleißfeste und strömungsgünstige Tunnel-Angusseinsätze für Kunststoffteile, die – äußerlich nicht erkennbar – von unten oder von der Seite her angespritzt werden sollen. Heißkanalsysteme von Heatlock, Angussweichen zum Abstellen und/oder Umlenken des Schmelzestroms im Angusssystem und die Nanomold-Werkzeugbeschichtung, die Werkzeugoberflächen schützt und Probleme mit Anhaftungen oder beim Entformen vermeidet, ergänzen das Portfolio.

Service

Mehr Informationen zur HMP- Nadelverschlussdüse finden Sie hier.
