Hochleistungskunststoffe Elektrotechnik-Experte Weidmüller setzt auf BASF-PPA

Mit Ultramid Advanced von BASF steht ein PPA mit hoher Temperaturbeständigkeit für langlebige, sichere Leiterplattensteckverbinder und -klemmen zur Verfügung. Weidmüller setzt diesen Werkstoff in seiner Omnimate-4.0-Produktfamilie ein.

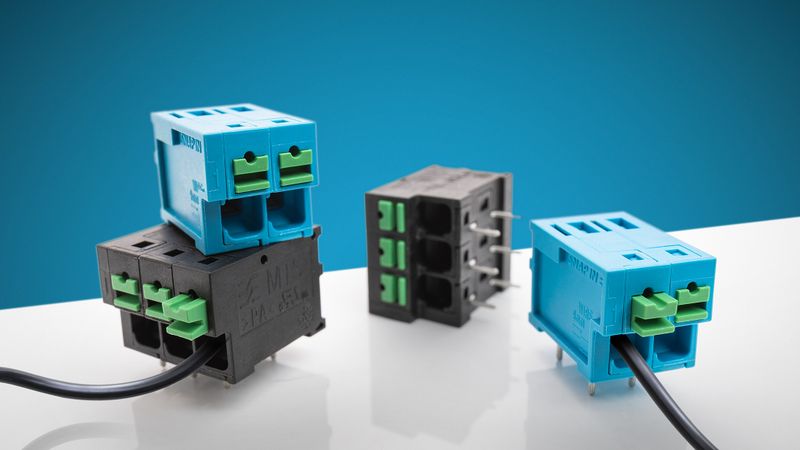

Das deutsche Elektrotechnik-Unternehmen Weidmüller verwendet Ultramid Advanced N3U41 G6 für die Leiterplattensteckverbinder und -klemmen seiner neuen Produktfamilie Omnimate 4.0. Das Polyphthalamid (PPA) von BASF zeichnet sich durch seine flexible Einfärbbarkeit in RAL-Farben wie farbstabilem Orange, Blau und Grün aus: Es trägt so zu einer sicheren Montage und Wartung von E&E-Bauteilen bei.

Dank seiner chemischen Beständigkeit, seiner Dimensionsstabilität und sehr guten Verarbeitung verbessert Ultramid Advanced N die Widerstandsfähigkeit und Langlebigkeit der Bauteile. Das BASF-PPA eignet sich aufgrund seiner hohen Temperaturbeständigkeit für das Reflow-Löten, mit dem E&E-Komponenten auf Leiterplatten befestigt werden. Es unterstützt damit die steigenden Anforderungen an Automatisierung und Kosteneffizienz in der Herstellung von Hochleistungselektronik für Antriebe, Stromversorgung und Energieverteilung.

Ultramid Advanced N3U41 G6: farbenfroh und stark

Ultramid Advanced N3U41 G6 bietet die Möglichkeit, Steckverbinder und Leiterplattenklemmen in individuellen Farben herzustellen; die relevanten Yellow Cards gelten für alle Farben (All-Color Listing): Damit können Kunden flexibel auf die jeweiligen Farbcodierungen reagieren, die in der E&E-Industrie für die Montage und Wartung von Elektronikbauteilen benötigt werden.

„Wir freuen uns, dass wir Weidmüller mit unserem Hochleistungsmaterial und den zahlreichen Farben gleichermaßen überzeugen konnten“, sagt Andreas Stockheim vom Business Management für PPAs bei BASF. Der Chemiekonzern sei das führende Unternehmen auf dem Markt, das Kunden für dieses PA9T und andere PPAs eine große Auswahl an eingefärbtem Granulat anbietet. „Es ist auch möglich, UL-zertifizierte Masterbatches für die Selbsteinfärbung einzusetzen“, so Stockheim weiter.

Effiziente Verbindung für eine digitalisierte Geräteentwicklung

Die Leiterplattenkomponenten von Weidmüller übertragen Strom in kompakter Bauform und erfüllen hohe Spannungsanforderungen. Aufgrund der Snap-In-Anschlusstechnik ermöglichen sie eine schnelle Verdrahtung ohne Werkzeuge, was die Montage beschleunigt. „Unsere Omnimate 4.0-Produktfamilie ist ideal für vollautomatisierte Verdrahtungsprozesse“, sagt Johann Klippenstein, Leiter der Geschäftseinheit Device Connectors bei Weidmüller.

Das BASF-PPA passe hervorragend in dieses Konzept, weil seine mechanischen und elektrischen Eigenschaften auch bei kleinen Steckerverbindern auf hohem Niveau bleiben. „Zusammen mit der außergewöhnlich großen Farbpalette bieten wir unseren Kunden so eine sichere Lösung, die die DIN-Norm VDE 60335-1 erfüllt und sich flexibel an neue Anforderungen in der Hochleistungselektronik anpasst“, erklärt Klippenstein weiter.

PPA für langlebige Leiterplattenkomponenten

Ultramid Advanced N3U41 G6 lässt sich sehr gut verarbeiten: Es ist ebenso fließfähig wie Flüssigkristallpolymer (LCP: Liquid Crystal Polymer) und wird in kleiner Granulatgröße geliefert, was die Verarbeitung auf kleineren Spritzgießmaschinen erleichtert.

Das BASF-PPA erfüllt darüber hinaus die stetig steigenden Anforderungen an Leiterplattenkomponenten, die für die Leistungselektronik in immer mehr Industrien benötigt werden: Die Werkstoffe müssen höheren Temperaturen standhalten, eine dauerhafte elektrische Isolierung bieten und ihre Dimensionsstabilität auch unter schwierigen Umgebungsbedingungen wie Feuchtigkeit, Staub und Schmutz bewahren.

Das lasersensitive Ultramid Advanced N3U41 G6 LS mit nicht-halogeniertem Flammschutz vereint hohe Wärmebeständigkeit mit geringer Wasseraufnahme und herausragenden elektrischen Eigenschaften. Es weist eine hohe Kriechstromfestigkeit von 600 (nach IEC 60112) auf. Dank der geringeren Kriechstrecke eignet es sich damit gut für die Miniaturisierung von elektrischen Bauteilen. Das nach UL zertifizierte PPA zeichnet sich zudem durch einen hohen relativen Temperaturindex von 150 °C aus.
