X-Ray 8000 Advanced/NXT: Kabelqualität in VCV-Linien kontrollieren

Sikora: X-Ray 8000 Advanced/NXT Kabelqualität in VCV-Linien kontrollieren

20.08.2026 Quelle: Pressemitteilung 3 min Lesedauer

Anbieter zum Thema

Die Röntgenmesssysteme X-Ray 8000 Advanced und NXT von Sikora ermöglichen eine kontinuierliche und präzise Überwachung des Kabelherstellungsprozesses. Die Systeme sichern die Produktqualität und verbessern gleichzeitig die Produktionseffizienz sowie die Rohstoffausnutzung.

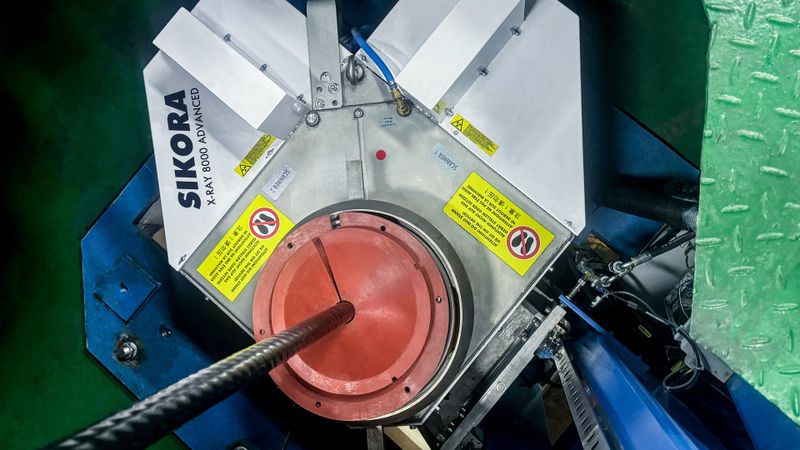

Jiangxi Cable nutzt Sikoras X-Ray 8000 Advanced für die Messung und Regelung am Anfang der VCV-Linie.(Bild: Sikora) — Jiangxi Cable nutzt Sikoras X-Ray 8000 Advanced für die Messung und Regelung am Anfang der VCV-Linie.
(Bild: Sikora)

Die 1969 gegründete Jiangxi Cable Co., Ltd. ist eine Tochtergesellschaft der Jiangxi Copper Corporation Limited, die auf der Fortune-Global-500-Liste geführt wird. Das Unternehmen stellt über 100 verschiedene Arten von Hoch-, Mittel- und Niederspannungskabeln her.

Angesichts der wachsenden Inlandsnachfrage nach Höchstspannungsnetzen (EHV) hat Jiangxi Cable im Jahr 2023 ein Umbau- und Erweiterungsprojekt für seine 500-kV-EHV-Kabelproduktion gestartet. Das Projekt umfasst die Installation von zwei VCV-Anlagen für EHV-Kabel. Da die Anforderungen an die Isolationsexzentrizität und die Homogenität der Wandstärke bei EHV-Kabeln deutlich höher sind als bei herkömmlichen Kabeln, müssen die integrierten Mess- und Regelgeräte über fortschrittliche Technologie, zuverlässige Leistung und präzise Messungen verfügen.

Am Anfang und am Ende der Produktionslinie

Sikora arbeitet seit über 20 Jahren mit Jiangxi Cable zusammen. Die X-Ray 8000-Systeme sind seit vielen Jahren erfolgreich in den CCV- und VCV-Produktionslinien des Unternehmens im Einsatz. Auch für das Projekt entschied sich der Kabelhersteller für zwei Systeme von Sikora: einem X-Ray 8000 Advanced am Anfang und einem X-Ray 8700 NXT am Ende der Produktionslinie.

Durch die Installation des X-Ray 8000 Advanced an der Heißposition der Linie lassen sich Wandstärke, Exzentrizität und Durchmesser des Kabels in Echtzeit messen, aufzeichnen und anzeigen. Mithilfe dieser präzisen Messdaten können die Bediener die Kabelparameter schnell anpassen. Dadurch verkürzt sich die Anlaufzeit für die Einstellung der Exzentrizität und ein übermäßiger Rohstoffverbrauch wird vermieden.

Das am kalten Ende der Produktionslinie installierte X-Ray 8700 NXT misst die Exzentrizität sowie die Wandstärke der äußeren Abschirmung, der Isolierschicht und der inneren Abschirmung des abgekühlten Kabels. Dadurch werden potenzielle Abweichungen rechtzeitig erkannt und korrigiert. Fehler, die durch manuelles Zerschneiden und Begutachten entstehen, werden minimiert.

INFO

Exkurs: RR Kabel setzt auf X-Ray 8700 NXT von Sikora

Auch der Energiekabelhersteller RR Kabel verwendet Röntgenmessgeräte von SIkora zur Qualitätskontrolle in Sioplas-Anlagen und CCV-Linien. Das X-Ray 8700 NXT ist an der Heißposition installiert und liefert umgehend Informationen zur schnellen Zentrierung des Spritzkopfes sowie zur automatischen Regelung der Wanddicke.

Das System misst präzise die Wanddicke, den Durchmesser und die Exzentrizität am Anfang der Produktionslinie. Dadurch wird sichergestellt, dass ausschließlich Kabel höchster Qualität ausgeliefert werden.

Das X-Ray Y 8700 NXT deckt ein breites Anwendungsspektrum ab. Dazu gehören Kabel mit massiven und verseilten Leitern sowie Milliken-Leitern mit ein-, zwei- oder dreischichtiger Isolierung. Zudem eignet es sich für die Qualitätskontrolle von Isoliermaterialien auf Basis von Polypropylen (PP) sowie Hochleistungs-Thermoplast-Elastomeren (HPTE).

Service

Mehr Informationen zu den Röntgenmessegeräten erhalten Sie auf der Herstellerseite sowie am Sikora- Stand auf der Fakuma 2026: Halle A6, Stand 6202

Deutliche Materialeinsparungen

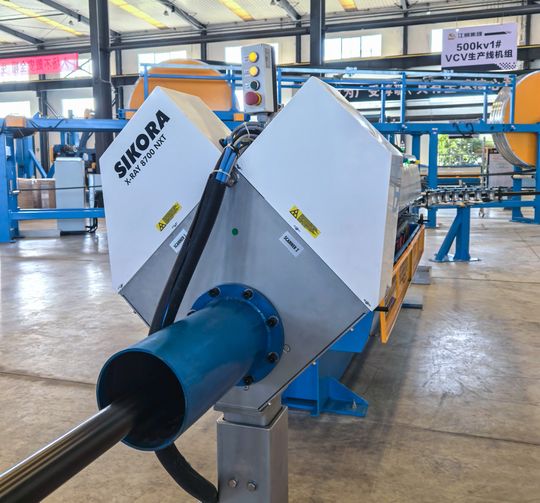

Das X-Ray 8700 NXT ist am kalten Ende der VCV-Linie installiert.(Bild: Sikora) — Das X-Ray 8700 NXT ist am kalten Ende der VCV-Linie installiert.
(Bild: Sikora)

„Auf dem derzeit hart umkämpften Markt stehen Kostensenkungen und Effizienzsteigerungen für jeden Kabelhersteller im Fokus“, sagt Herr Liu, Chefingenieur bei Jiangxi Cable. „Wir setzen die X-Ray 8000 Geräte von Sikora bereits seit vielen Jahren ein und sind davon überzeugt, dass die Systeme den Materialverbrauch bei der Exzentrizitätsanpassung während der Anlaufphase effektiv senken können. Sobald die Produktion läuft, werden nur 10 bis 30 Meter Kabel benötigt, um die Exzentrizität auf unter 4 Prozent einzustellen. Ohne diese präzise Messung und Regelung wäre möglicherweise mehr als das Zehnfache an Material erforderlich, um die gleichen Qualitätsstandards zu erreichen.“ me
