Sikora-Systeme optimieren die Qualitätssicherung Präzise Inline-Messtechnik in der Kabelfertigung

Anbieter zum Thema

SIKORA AG

Wittmann Battenfeld GmbH

Der japanische Kabelspezialist Kansai Tsushin Densen steigert seine Produktionseffizienz durch den Einsatz der Messsysteme Centerview 8000 und Capacitance 2000 von Sikora. Durch die lückenlose Überwachung von Dimensionen und elektrischen Parametern in Echtzeit reduziert das Unternehmen Materialverluste und sichert höchste Standards für die Hochfrequenztechnik.

Kansai Tsushin Densen fertigt ein breites Spektrum an Kommunikations- und Netzwerkkabeln, bei denen minimale Abweichungen bereits die Signalübertragung beeinträchtigen können. Um Ausschuss zu vermeiden und die Prozessstabilität zu erhöhen, setzt das Unternehmen auf die kontinuierliche Inline-Messung direkt im Extrusionsprozess. Im Zentrum stehen dabei zwei Technologien von Sikora, die unterschiedliche Aspekte der Produktqualität abdecken.

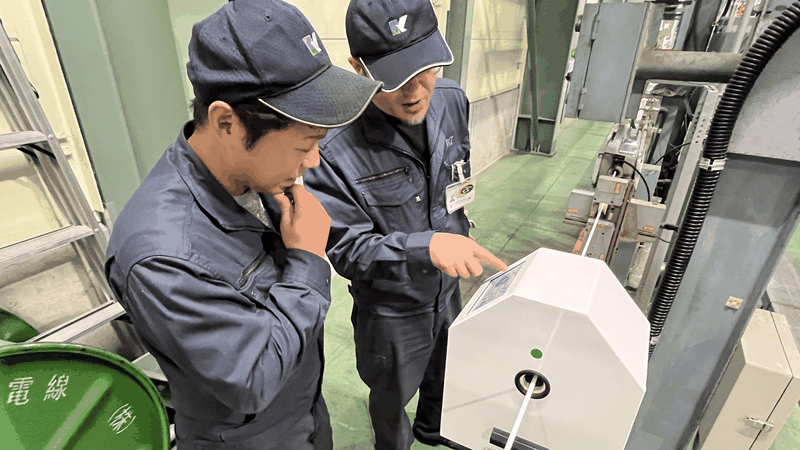

Centerview 8000: Maßhaltigkeit und Materialersparnis

Das System Centerview 8000 übernimmt die berührungslose Online-Messung der Isolationsdicke, des Außendurchmessers sowie der Exzentrizität und Ovalität. Diese präzise Überwachung ermöglicht es, Trends frühzeitig zu erkennen und die Produktion innerhalb engster Toleranzen zu steuern. Ein entscheidender wirtschaftlicher Vorteil ergibt sich bereits in der Anlaufphase der Anlagen.

„Früher haben wir Proben im Aufwickelbereich für die Strukturprüfung entnommen. Wurden dabei Probleme festgestellt, musste der Prozess wiederholt werden, was zu erheblichen Anlaufverlusten führte“, sagt Nobukuni Nakayama, stellvertretender Leiter der Produktionsabteilung bei Kansai Tsushin Densen. Durch den Einsatz des Centerview 8000 entfällt diese manuelle Probenentnahme. Die sofortige Verfügbarkeit valider Messdaten verringert die Anlaufverluste und führt zu messbaren Einsparungen bei Harz- und Leitermaterialien. Zudem nutzt das Unternehmen die generierten Trenddaten für tiefgreifende Datenanalysen zur weiteren Prozessoptimierung.

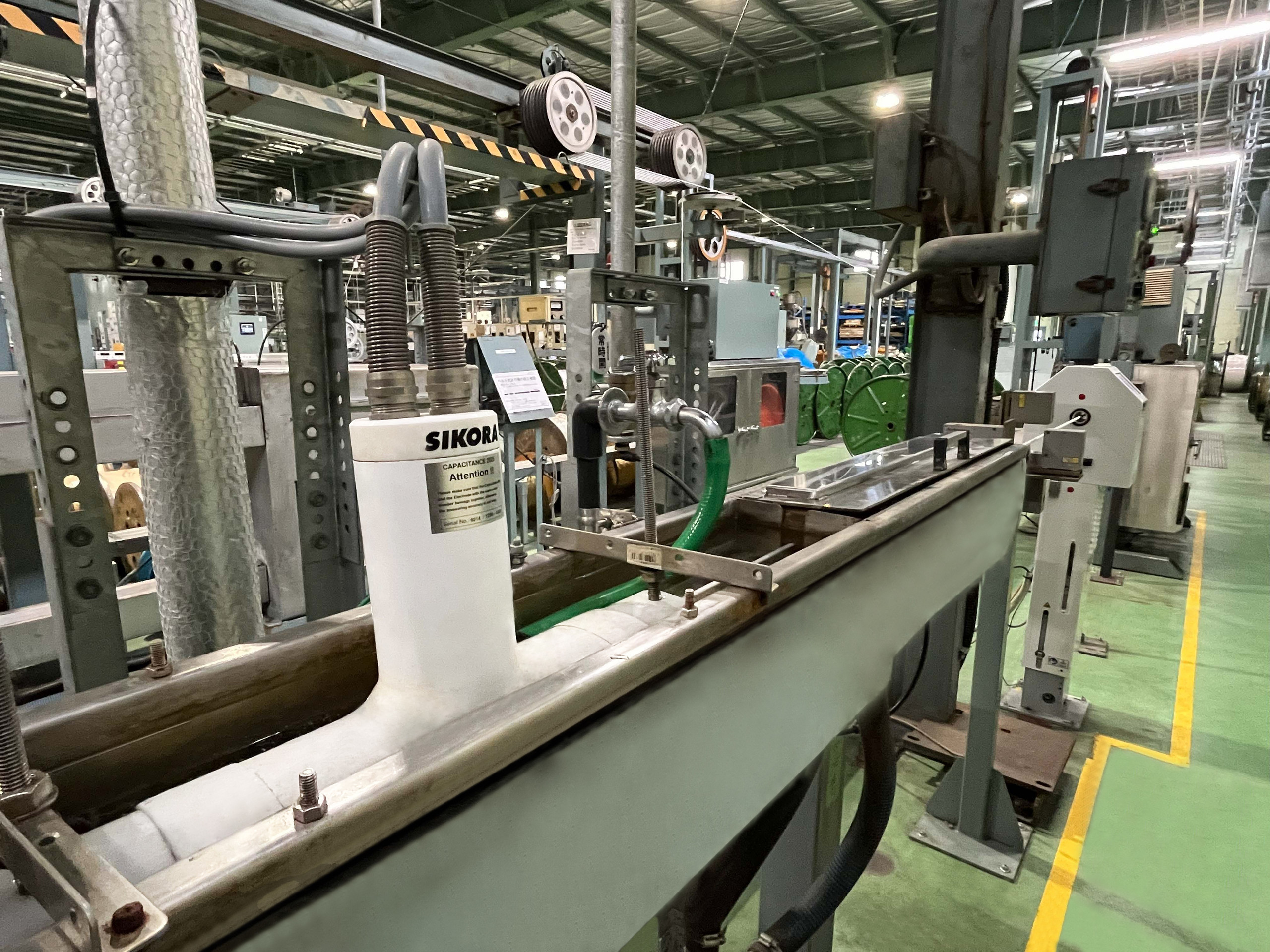

Capacitance 2000: Stabile Hochfrequenz-Eigenschaften

Während das Centerview-System die Geometrie überwacht, fokussiert sich das Capacitance 2000 auf die elektrischen Eigenschaften des Kabels. Es misst die Kapazität in Echtzeit und führt Analysen zum Structural Return Loss (SRL) sowie zum Voltage Standing Wave Ratio (VSWR) durch. Diese Parameter sind kritisch für die Impedanzstabilität, insbesondere bei modernen 12-G-kompatiblen Produkten.

Die SRL- und VSWR-Analysefunktionen helfen dabei, feine periodische Schwankungen in der Isolierung oder den Innenleitern aufzudecken. „Die Analysen unterstützen uns dabei, die Impedanzeigenschaften zu stabilisieren und Ursachen wie Geräuschvibrationen zu identifizieren“, unterstreicht Nobukuni Nakayama die technische Bedeutung der Messtechnik. Die sofortige Beurteilung der Prozessstabilität erlaubt es, Abweichungen zu korrigieren, bevor sie zu fehlerhaften Chargen führen.

Transparente Qualität für den Endkunden

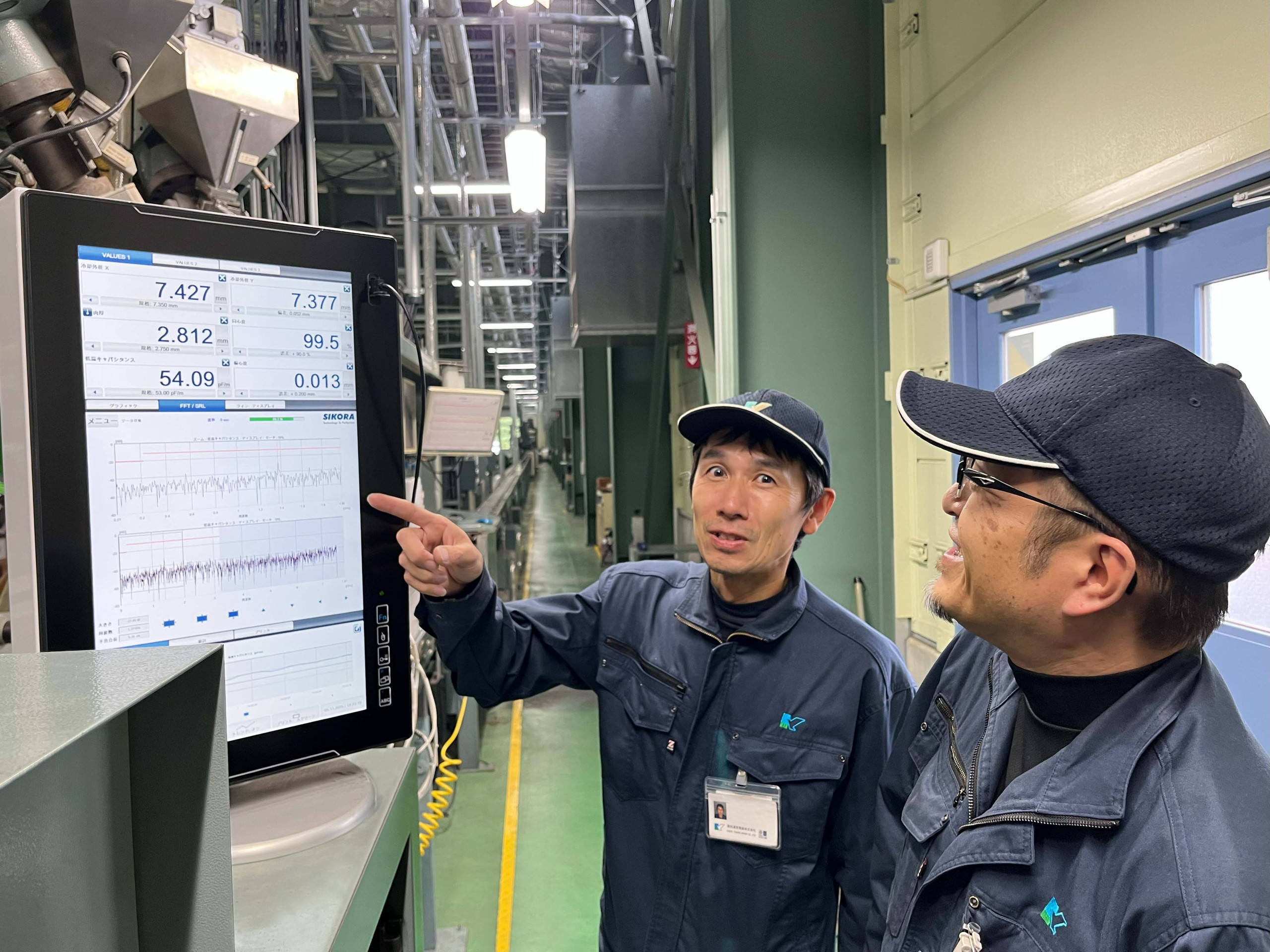

Beide Messsysteme sind mit dem Prozessorsystem Ecocontrol 6000 gekoppelt, das die Produktparameter visualisiert und eine einfache Kontrolle des Anlagenzustands ermöglicht. Für die Kunden von Kansai Tsushin Densen resultiert dieser technische Aufwand in einer lückenlosen Dokumentation der Qualität.

„Für unsere Kunden bietet das Centerview 8000 Transparenz bei der Qualitätssicherung auf der Grundlage von Messdaten, und das Capacitance 2000 gewährleistet eine zuverlässige Kabelversorgung durch gleichmäßige elektrische Eigenschaften“, erklärt Nobukuni Nakayama. Durch diese Kombination aus geometrischer Präzision und elektrischer Konstanz stellt der Hersteller sicher, dass seine Kabel auch bei anspruchsvollen Hochfrequenzanwendungen eine ausgezeichnete Leistung erbringen.
